靜音無油真空泵由定子、轉子、旋片、缸體、電機等主要零件組成。帶有旋片的轉子，偏心地安裝在定缸內，當轉子高速旋轉時，氣體通過進氣管進入過濾消音器內進行過濾，達到靜音的效果，轉子槽內四個徑向滑動旋片將泵腔分隔成四個工作室，由于離心力作用，旋片緊貼在缸壁，把定子進排出口分離開來，周而復始運轉，進行變容，將吸入氣體，從排氣口排出，從而達到抽氣目的。

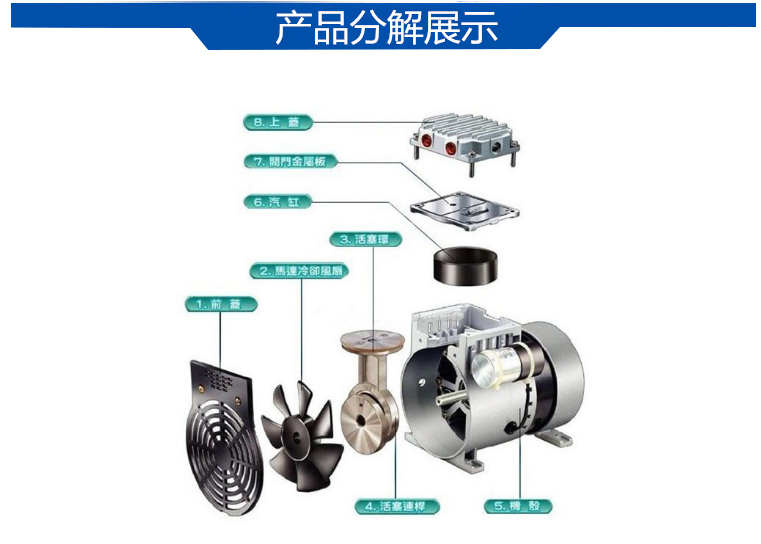

　　（靜音無油真空泵原理圖）

　　靜音無油真空泵廣泛應用于下列各項工作中:

　　1）加工上的非磁性零件夾用的真空吸盤夾具。

　　2）物體表面在真空狀態下的氣密性試驗。

  　3）各種液體注入瓶內的高效率真空灌裝。

　　4）各種醫藥機械自動線上的配套使用。

　　5）印刷機械上的紙張真空吸送。

　　6）紙箱及瓶類物品的標鑒真空吸送粘貼。

   　7）真空吸引固定下的照相制版。

  　8）真空狀態下的利用壓力差引導氣體分析。

 　9）各種塑料制品的真空吸塑成形。

　 10）自動包裝線上的真空吸拉列開袋、裝料。

　 11）中西藥廠真空蒸餾干燥。

　12）食品加工機械上的應用。

　13）各種容器在真空狀態下的檢漏試驗。

　14）醫院手術室的真空吸引。

　15）院校、研究所、廠礦實驗室氣體分析，理化實驗。

　　16）各種醫療儀器的配套使用等。
